Содержание
Преимущества
Таблица размеров
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Комплект №1 ширина/высота проема, мм | 2 500 х 2 115 |
| Комплект №2 ширина/высота проема, мм | 2 500 х 2 215 |
| Комплект №3 ширина/высота проема, мм | 2 500 х 2 390 |
| Комплект №4 ширина/высота проема, мм | 2 750 х 2 115 |
| Комплект №5 ширина/высота проема, мм | 2 750 х 2 215 |
| Комплект №6 ширина/высота проема, мм | 2 750 х 2 390 |
| Комплект №7 ширина/высота проема, мм | 3 000 х 2 015 |
| Комплект №8 ширина/высота проема, мм | 3 000 х 2 215 |
| Комплект №9 ширина/высота проема, мм | 3 000 х 2 515 |
| Комплект №10 ширина/высота проема, мм | 3 000 х 2 640 |
| Комплект №13 ширина/высота проема, мм | 3 350 х 2 115 |
| Комплект №14 ширина/высота проема, мм | 3 350 х 2 390 |
| Комплект №15 ширина/высота проема, мм | 2 500 х 2 515 |

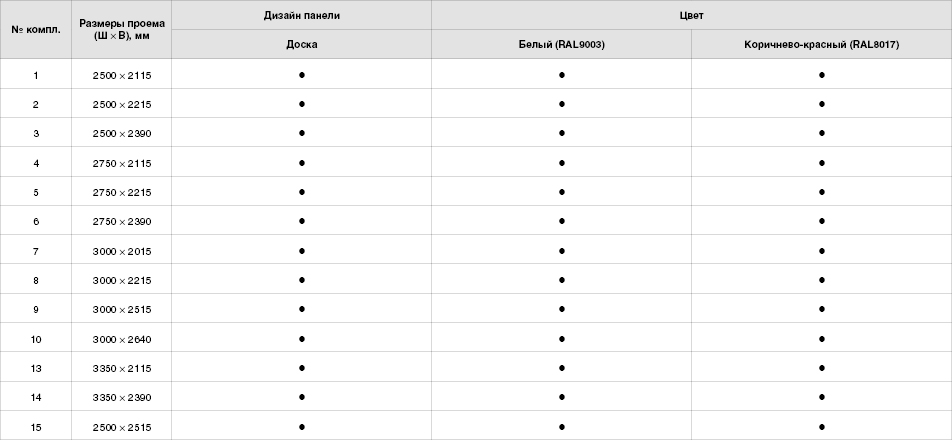

Размеры проема

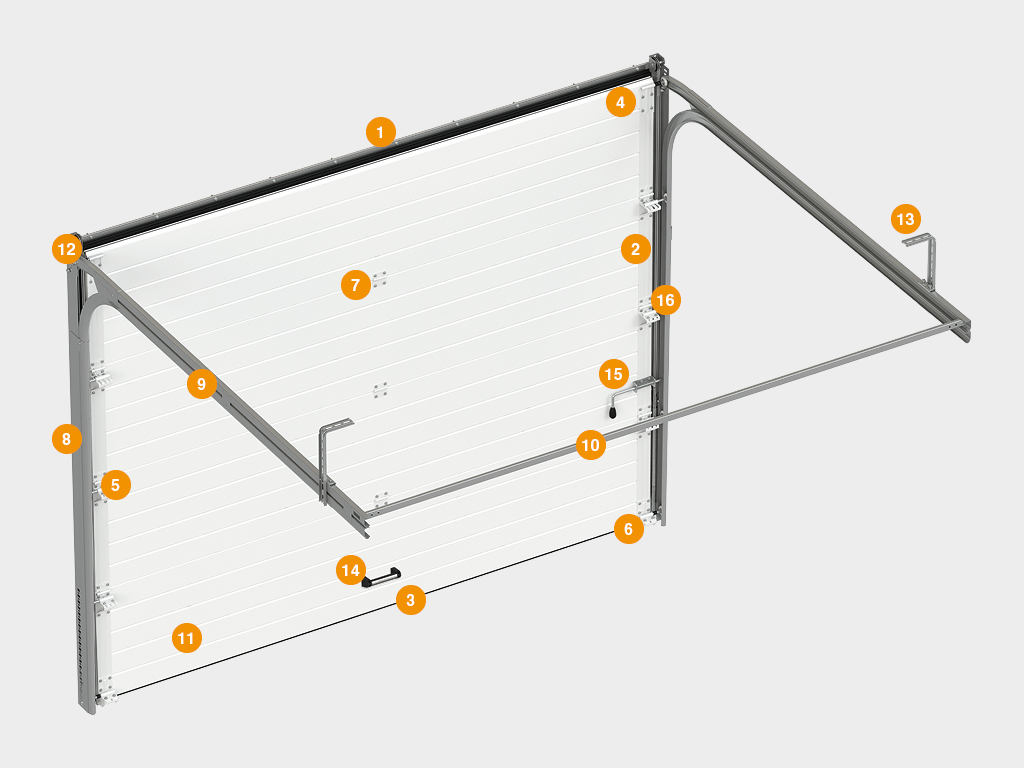

Конструкция
1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем
2. Контурные боковые многокамерные уплотнители
3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
4. Верхний угловой кронштейн регулируемый
5. Боковая опора с регулируемым роликодержателем
6. Нижний угловой кронштейн с регулируемым роликодержателем
7. Внутреняя петля
8. Вертикальная направляющая в сборе
9. Горизонтальная направляющая в сборе
10. Дистанционный С-профиль
11. Сэндвич-панель
12. Кронштейн с двойным шкивом
13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
14. Ручка подъемная
15. Задвижка (опция)
16. Пружины растяжения
Подготовка строительного объекта

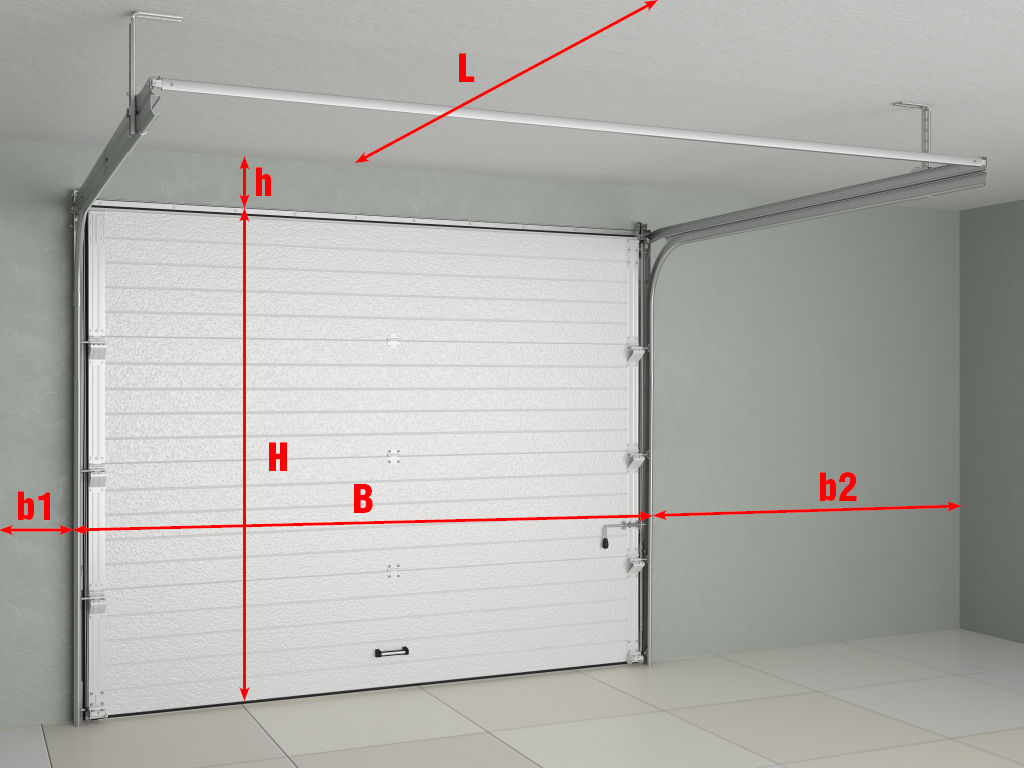

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) min 180 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Базовая комплектация
Дополнительная комплектация
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 1,13 (А) | значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) | |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | 460 (В) | |
| Безотказность, количество циклов открывания-закрывания, не менее | 25 000 | |
| Усилие ручного открывания и закрывания, Н, не более | 150 | |
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 | |
| Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) | 4,9 | |
| Вес полотна ворот, кг/м² | 11,6 | значение зависит от типоразмера панелей, используемых в конструкции ворот |
