Содержание
Преимущества
Таблица размеров
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота проема, мм | от 1 800 до 3 000 |
| Ширина проема, мм | от 2 000 до 3 000 |
| Притолока, мм | от 180 |
| Пристенки, мм | от 100 |
Размеры проема

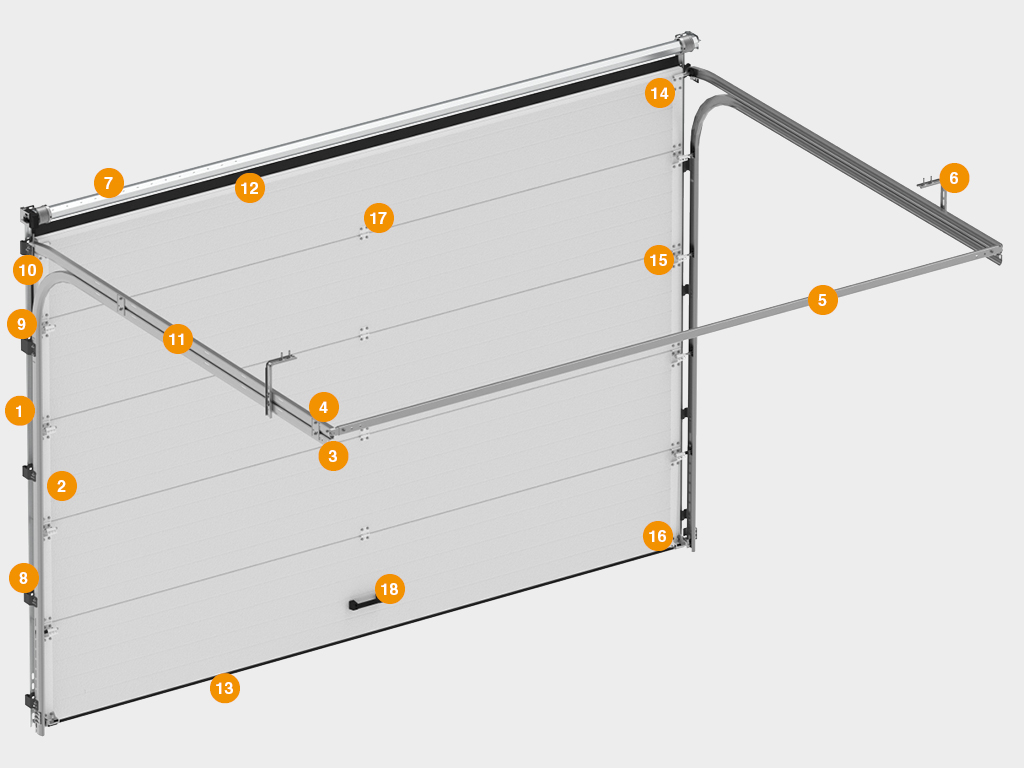

Конструкция
- Ригель вертикальный
- Вертикальная направляющая
- Нижний изгиб горизонтальной направляющей
- Верхний изгиб горизонтальной направляющей
- С-профиль
- Кронштейн крепления к потолку
- Система уравновешивания полотна на базе октагонального вала
- Кронштейн крепления направляющей
- Кронштейн крепления нижнего изгиба
- Кронштейн крепления верхнего изгиба
- Пластина крепления горизонтальных направляющих
- Верхний профиль с уплотнителем
- Нижний профиль с уплотнителем
- Верхний опорный кронштейн
- Опора с роликодержателем и роликом
- Нижний угловой кронштейн
- Петля
- Ручка
Подготовка строительного объекта

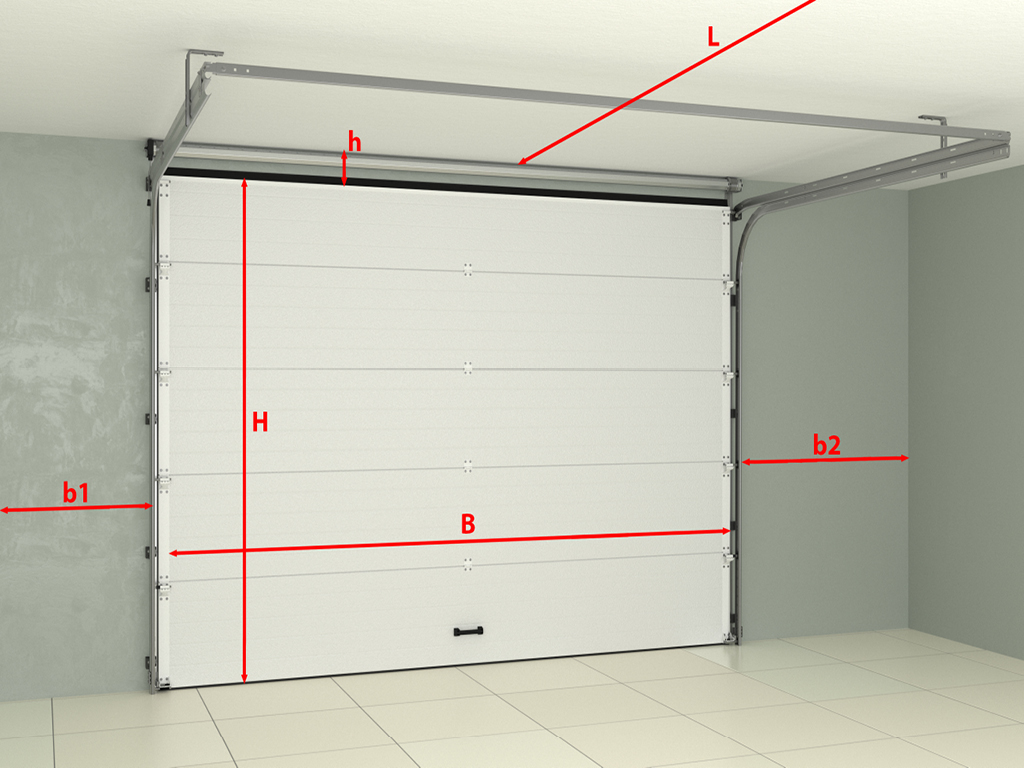

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) min 180 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Базовая комплектация
Дополнительная комплектация
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 1,13 (А) | значение зависит от размера ворот |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) | |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | 460 (В) | |
| Безотказность, количество циклов открывания-закрывания, не менее | 25 000 | |
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 | |
| Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) | 4,9 | |
| Вес полотна ворот, кг/м² | 6 | точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
