Содержание
Таблица размеров
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Размер дверного блока, B x H, мм | 680 × 2 050 |
| Размер дверного блока, B x H, мм | 780 × 2 050 |
| Размер дверного блока, B x H, мм | 880 × 2 050 |
| Размер дверного блока, B x H, мм | 980 × 2 050 |
| Размер дверного блока, B x H, мм | 1 080 × 2 050 |
Размеры проема
Конструкция
1. Дверная коробка
2. Дверное полотно
3. Стальные петли
4. Противосъемные штыри
5. Наполнение и утепление
6. Порошковое покрытие
7. Односистемный замок для противопожарых дверей под цилиндр
8. Цилиндровый механизм «ключ-ключ»
9. Подпружиненная стальная ручка с негорючим покрытием «нейлон»
10. Термоактивная лента
11. Съемный стальной порог

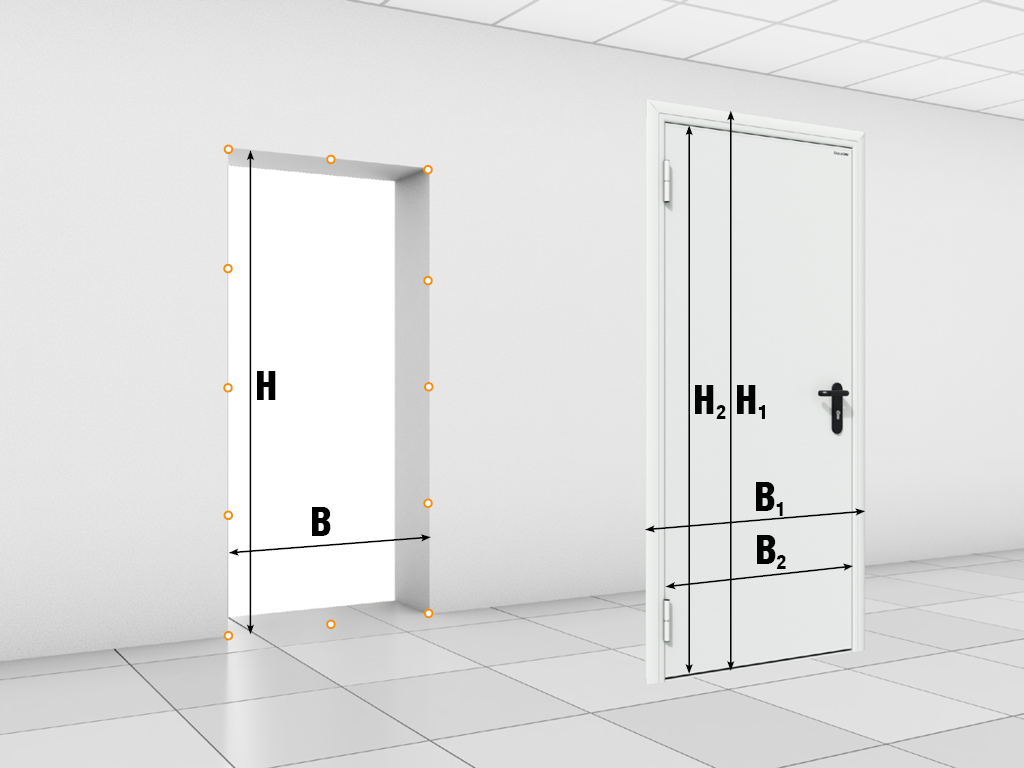

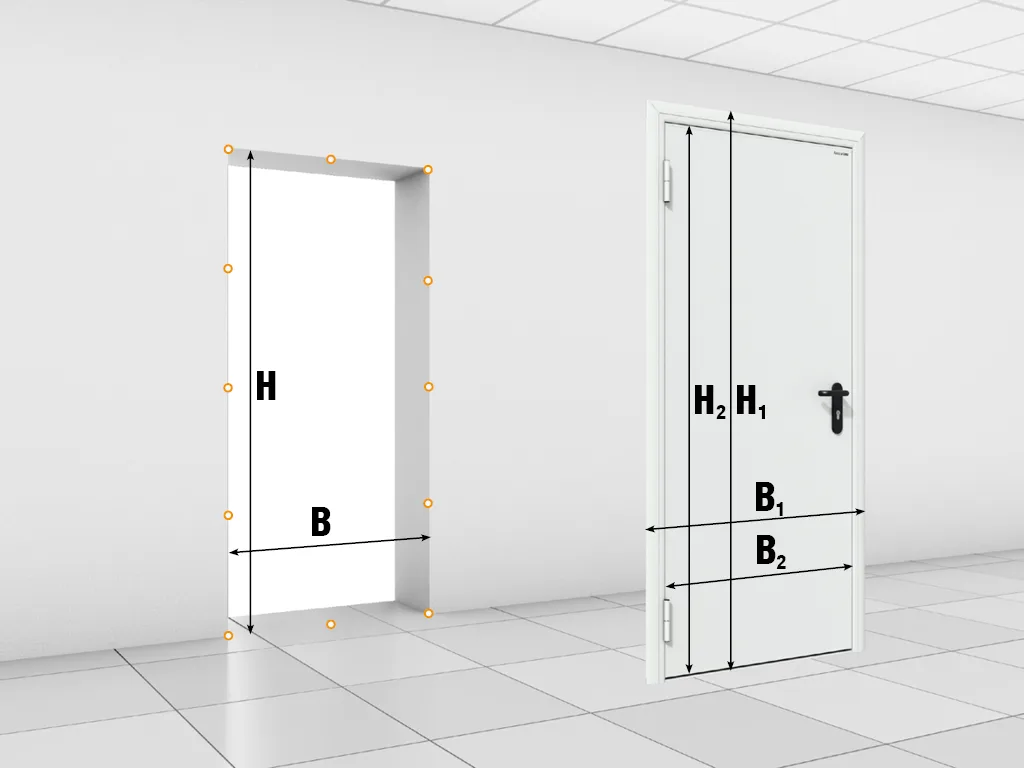

Подготовка строительного объекта
- H × B — размер строительного проема.
- H1 × B1 — размер дверного блока.
- H2 × B2 — размер в свету.
- В случае с нестандартным размером дверного блока, световой проем рассчитывается по формуле:
- B2 × H2 = (B — 112) × (H — 90) — при открывании двери на 180°;
- B2 × H2 = (B — 200) × (H — 90) — при открывании двери на 90°.
- ПОДГОТОВКА СТРОИТЕЛЬНОГО ПРОЕМА
- Демонтируйте старую дверь и убедитесь в готовности проема для монтажа двери. Если проем не готов (имеются крепежные прутья, анкерные болты, неровность поверхности в виде наплывов от штукатурки, деревянных брусков от крепления старой двери и т. д.), то их необходимо убрать. Также проем может потребовать дополнительной обработки: расширения или сужения при помощи дополнительных инструментов (болгарка, уровень) или материалов (кирпич, пеноблок, металлопрофиль и т. п.).
- Подготовленный проем должен иметь прямоугольную форму. Толщина стены должна быть не менее 150 мм. Стены должны быть ровными и гладкими, без наплывов штукатурного раствора и трещин. Отклонение рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм. Разность диагоналей — не более 5 мм. Проем должен обладать достаточной прочностью и не содержать пустот.
Технические характеристики
| Наименование | Значение | Примечание |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 500 000 | |
| Предел огнестойкости, мин | 60 | |
| Предел дымогазонепроницаемости, мин | 60 | |
| Усилие ручного открывания и закрывания, Н, не более | 72/150 | |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 33 | |
| Прочность крепления ручек к полотну, H | 1 000 | |
| Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 1,1 |
Базовая комплектация
Дополнительная комплектация
Подбор, монтаж и сервис Противопожарные одностворчатые двери в Новосибирске
DoorHan NSK помогает подобрать комплектацию, размеры, автоматику и условия монтажа для модели Противопожарные одностворчатые двери. Выполняем выезд на замер, установку, пусконаладку и сервисное обслуживание по Новосибирску и области.
Подбор под объектУчитываем размер проёма, интенсивность эксплуатации, теплоизоляцию и задачи по автоматизации.
Монтаж и запускОрганизуем доставку, установку, настройку приводов и проверку безопасности перед сдачей объекта.
Сервис и ремонтОстаёмся на связи после монтажа: обслуживание, диагностика и оригинальные комплектующие DoorHan.
Если нужно быстро перейти к следующему шагу, используйте расчёт, тематические коммерческие страницы, посмотрите похожие решения в категории или оставьте заявку на консультацию и монтаж.
