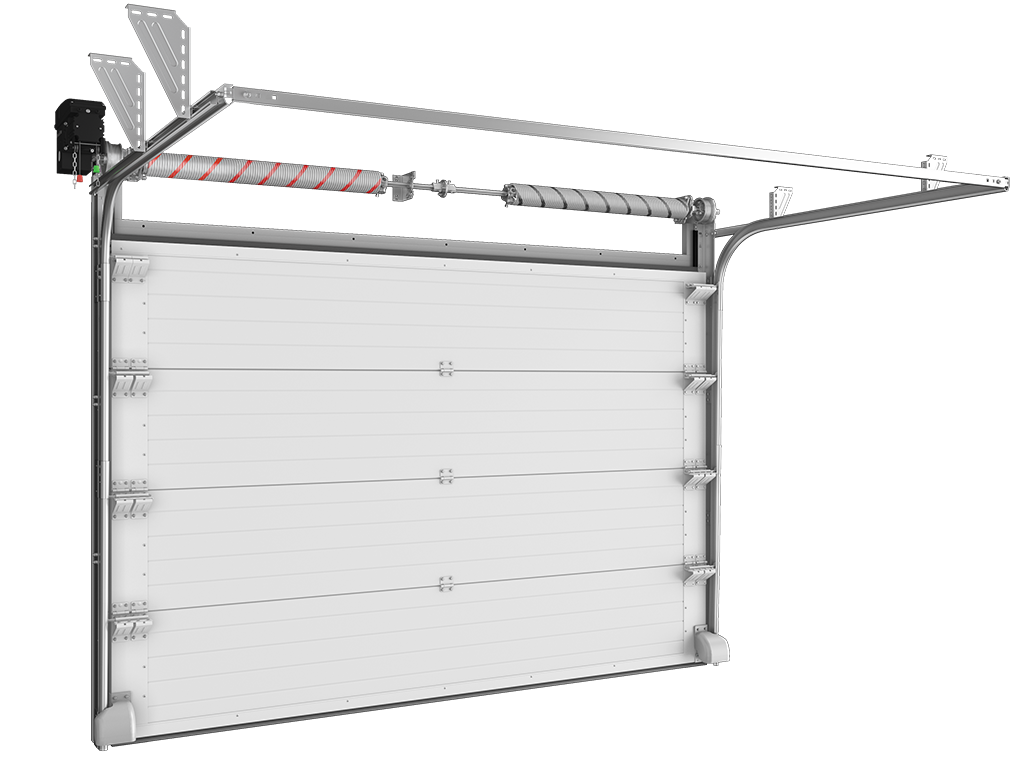

Секционные ворота серии isd thermalpro (термостойкие) устанавливаются в помещениях, оборудованных холодильными или морозильными установками. Герметично изолируя пространства с большими перепадами температур, они позволяют поддерживать созданный в помещении микроклимат и снижать теплопотери. Такие ворота находят применение на производственных предприятиях пищевой промышленности, в складских комплексах и сбытовых организациях. Многообразие типов подъема позволяет обеспечивать замкнутость контура охлаждения на проемах различных конфигураций.




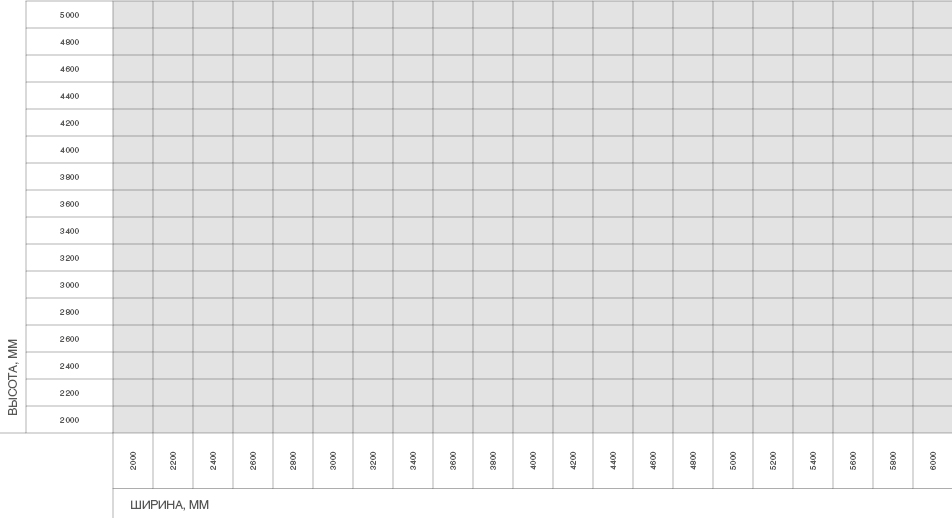

| Параметр | Показатель |
|---|---|
| Высота проема, мм | 2 000–5 000 |
| Ширина проема, мм | 2 000–6 000 |
| Притолока, мм | От 150 |
| Пристенки, мм | От 120; с опцией обогреваемый контур — от 150 |

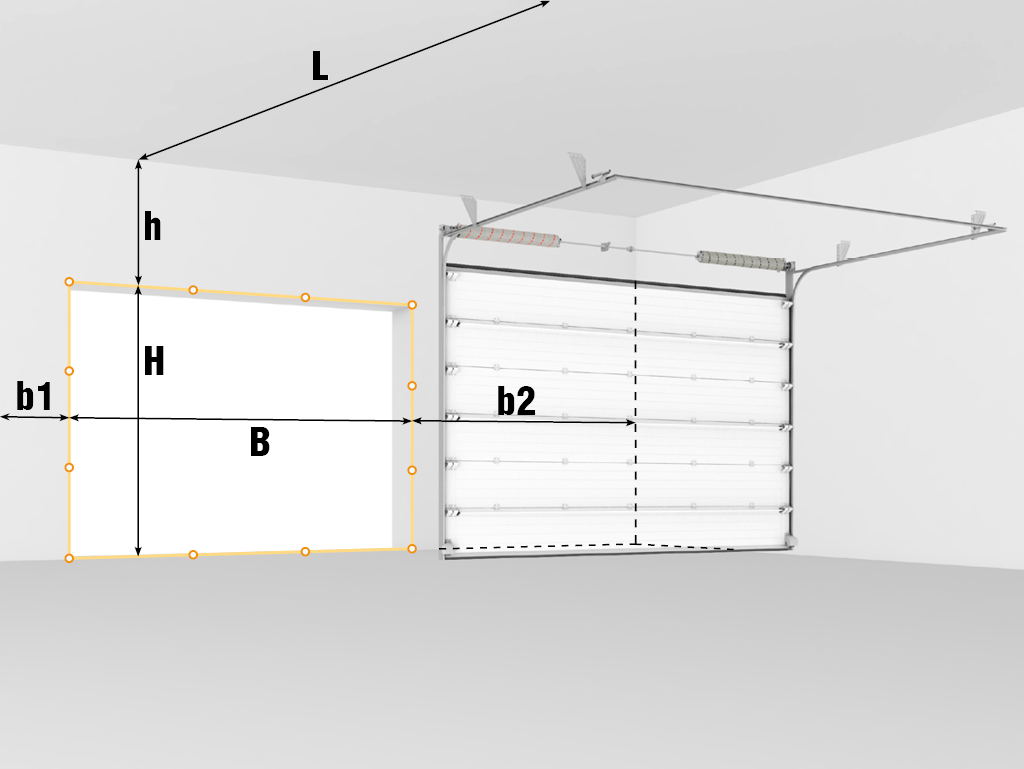

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.


| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 230; ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 110 |
| Ab, мм Высота оси вала и барабана | ≥ A + 59 |
| A1, мм Высота вертикальной направляющей | А - 543 |
| A2, мм Высота горизонтальной направляющей | А - 106 |
| E, мм Длина горизонтальных направляющих | Н + 340 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур») |
| n, мм Перекрытие проема в открытом положении | 190 (без привода); 0...10 (с приводом) |

| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 150 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | при h < 170: H + 110; при 150 ≤ h ≤ 170: H + h - 60 |
| Ab, мм Высота оси вала и барабана | при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47 |
| A1, мм Высота вертикальной направляющей | А - 543 |
| A2, мм Высота горизонтальной направляющей | А - 106 |
| E, мм Длина горизонтальных направляющих | Н + 550 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур») |
| n, мм Перекрытие проема в открытом положении | 240 (без привода); 40...60 (с приводом) |

| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | R381: ≥ 420; R305: ≥ 350 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | R381: H + 235; R305: H + 165 |
| Ab, мм Высота оси вала и барабана | A + 97 |
| A1, мм Высота вертикальной направляющей | R381: A — 580; R305: A — 490 |
| A2, мм Высота горизонтальной направляющей | А - 110 |
| E, мм Длина горизонтальных направляющих | R381: H + 240; R305: H + 290 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур») |
| Q, мм Зона расположения привода на вал | 300 |

| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 250…985 |
| Ab, мм Высота оси вала и барабана | А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н - 300 |
| E, мм Длина горизонтальных направляющих | Зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур») |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |

| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | По умолчанию h - 330 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | A + 86/97 |
| A1, мм Высота вертикальной направляющей | А - 580 |
| A2, мм Высота горизонтальной направляющей | А - 53 |
| E, мм Длина горизонтальных направляющих | H - НL + 510...640 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур») |
| Q, мм Зона расположения привода на вал | 300 |

| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 1 600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 1 330 ≤ HL ≤ h - 150 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | H + 400...600 + 280 |
| A1, мм Высота вертикальной направляющей | А - 580 |
| A2, мм Высота горизонтальной направляющей | А - 53 |
| E, мм Длина горизонтальных направляющих | H - НL + 510...640 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | ≥ 300 |
| Q, мм Зона расположения привода на вал | ≥ 500 |

| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | ≤ А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
| E, мм Длина горизонтальных направляющих | Зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур») |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |

| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 1600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | ≥ 1 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | Ab > H + 680 |
| A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
| E, мм Длина горизонтальных направляющих | Зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур») |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | ≥ 650 |

| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ Н + 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | A + 166 |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур») |
| Q, мм Зона расположения привода на вал | 300 |

| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ H + 120 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | H + 680 |
| S, мм Минимальное боковое пространство | 500 min |
| Q, мм Зона расположения привода на вал | ≥ 650 |
| Параметр | Значение | Примечание |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 120 000 (для ворот); 25 000 (для торсионного механизма) | |
| Усилие ручного открывания и закрывания, Н, не более | 260 | |
| Вес полотна ворот, кг/ м² | 17 | Точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
| Напряжение питания, В | 220 В, 50 Гц (для контурного обогрева) | |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | 2,3 — без системы обогрева контура проема; 3,3 — с системой обогрева контура проема | |
| Диапазон рабочих температур, °С | До -30, ISD THERMALPRO с системой обогрева контура проема — низкотемпературные камеры; до -5, ISD THERMALPRO без системы обогрева контура проема — среднетемпературные камеры |
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | Система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а так же фирменным логотипом компании |
| Состав | Картон, пенопласт, стретч-пленка, скотч |
| Ширина, мм | Упаковка щита — от 500 до 800 |
| Высота, мм | Упаковка щита — от 350 до 800 |
| Длина, мм | Упаковка щита — от 2 100 до 6 100 |
| Вес брутто, кг | До 1 000 |
| Количество в упаковке, шт. | Упаковка щита — от 3 до 17 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); возможны дополнительные упаковки (окантовка, дельта-профиль и пр.) |
Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.
Хранение сэндвич-панелей рекомендуется производить в заводской упаковке на ровной поверхности. Хранить упаковки с сэндвич-панелями рекомендуется не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, а в зимний период — от снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.
| Cерия isd thermalpro (термостойкие), низкий подъем | ThermalPro, низкий подъем, без греющего контура.pdf |
| Cерия isd thermalpro (термостойкие), низкий подъем, с опцией «греющий контур» | ThermalPro, низкий подъем, с греющим контуром.pdf |
| Cерия isd thermalpro (термостойкие), низкий подъем, барабан сзади | ThermalPro, низкий подъем барабан сзади, без греющего контура.pdf |
| Cерия isd thermalpro (термостойкие), низкий подъем, барабан сзади, с опцией «греющий контур» | ThermalPro, низкий подъем барабан сзади, с греющим контуром.pdf |
| Cерия isd thermalpro (термостойкие), стандартный подъем | ThermalPro, стандартный подъем, без греющего контура.pdf |
| Cерия isd thermalpro (термостойкие), стандартный подъем, с опцией «греющий контур» | ThermalPro, стандартный подъем, с греющим контуром.pdf |
| Cерия isd thermalpro (термостойкие), стандартный наклонный подъем | ThermalPro, стандартный наклонный подъем, без греющего контура.pdf |
| Cерия isd thermalpro (термостойкие), стандартный наклонный подъем, с опцией «греющий контур» | ThermalPro, стандартный наклонный подъем, с греющим контуром.pdf |
| Cерия isd thermalpro (термостойкие), высокий подъем | ThermalPro, высокий подъем, без греющего контура.pdf |
| Cерия isd thermalpro (термостойкие), высокий подъем, с опцией «греющий контур» | ThermalPro, высокий подъем, с греющим контуром.pdf |
| Cерия isd thermalpro (термостойкие), высокий подъем с двойным изгибом направляющих | ThermalPro_ВысПодъемДвойнИзгибНаправляющБезГреющКонтура.pdf |
| Cерия isd thermalpro (термостойкие), высокий подъем с двойным изгибом направляющих, с опцией «греющий контур» | ThermalPro_ВысПодъемДвойнИзгибНаправляющГреющКонтур.pdf |
| Cерия isd thermalpro (термостойкие), высокий подъем, вал снизу | ThermalPro, высокий подъем вал снизу, без греющего контура.pdf |
| Cерия isd thermalpro (термостойкие), высокий подъем, вал снизу, с опцией «греющий контур» | ThermalPro, высокий подъем вал снизу, с греющим контуром.pdf |
| Cерия isd thermalpro (термостойкие), высокий наклонный подъем | ThermalPro, высокий наклонный подъем, без греющего контура.pdf |
| Cерия isd thermalpro (термостойкие), высокий наклонный подъем, с опцией «греющий контур» | ThermalPro, высокий наклонный подъем, с греющим контуром.pdf |
| Cерия isd thermalpro (термостойкие), высокий наклонный подъем, вал снизу | ThermalPro, высокий наклонный подъем вал снизу, без греющего контура.pdf |
| Cерия isd thermalpro (термостойкие), высокий наклонный подъем, вал снизу, с опцией «греющий контур» | ThermalPro, высокий наклонный подъем вал снизу, с греющим контуром.pdf |
| Cерия isd thermalpro (термостойкие), вертикальный подъем | ThermalPro, вертикальный подъем, без греющего контура.pdf |
| Cерия isd thermalpro (термостойкие), вертикальный подъем, с опцией «греющий контур» | ThermalPro, вертикальный подъем, с греющим контуром.pdf |
| Cерия isd thermalpro (термостойкие), вертикальный подъем, вал снизу | ThermalPro, вертикальный подъем вал снизу, без греющего контура.pdf |
| Cерия isd thermalpro (термостойкие), вертикальный подъем, вал снизу, с опцией «греющий контур» | ThermalPro, вертикальный подъем вал снизу, с греющим контуром.pdf |
| Паспорт «Промышленные секционные ворота серии isd thermalpro (термостойкие)» | Пасп_Пром секц вор ISD ThermalPro_09_2021.pdf |
| Сертификат соответствия «Ворота для зданий и сооружений» | Сертификат ГОСТ 31174 2025.pdf |
| Сертификат соответствия «Сэндвич-панели» | сертификат панели 40мм.pdf |
| Сертификат соответствия «Изделия комплектующие для ворот» | Сертификат комплектующие ГОСТ 31174 2025.pdf |
| Сертификат соответствия «Ворота секционные металлические» (Беларусь) | Сертификат_БЛР.PDF |
| Экспертное заключение, соответствие СанПиН | Заключение.pdf |
| Инструкция по монтажу секционных ворот серии isd thermalpro (термостойкие) | ISD THERMALPRO.pdf |
| Инструкция по монтажу секционных ворот со стандартным и высоким типами подъема | instr_ISD01-SL HL_RUS_web.pdf |
| Сервисная книжка «Секционные ворота» | 2026_Ворота секционные - сервисная книжка.pdf |


Особенности Лучший коэффициент теплоизоляции на рынке — панель толщиной 80 мм, отсутствие мостика холода, профили с терморазрывом, надежная герметизация полотна по всему периметру. Система обогрева ворот по всему контуру (опция) исключает примерзание полотна к проему при эксплуатации в низкотемпературном режиме. Безопасные ворота — системы защиты от обрыва троса и обрыва пружины предотвращают падение полотна в нештатных ситуациях. Многообразие типов подъема ворот позволяет монтировать их в помещениях с любой геометрией внутреннего пространства. Основные технические характеристики Количество циклов 120 000 (ворота); 25 000 (торсионный механизм, по умолчанию) Высота проема, мм 2 000–5 000 Ширина проема, мм 2 000–6 000 Притолока, мм От 150 Пристенки, мм От 120 / 150 (с опцией «обогреваемый контур»)
