Скоростные секционные ворота из алюминиевых сэндвич-панелей с торсионным механизмом серии isd01-parking (паркинг)
Секционные ворота серии isd01-parking (паркинг) совмещают в себе лучшие качества секционных и скоростных спиральных ворот. Высокая скорость открывания ворот определяет их область применения — они устанавливаются в проемы таких объектов, как паркинги, гаражи, пропускные пункты, промышленные и складские помещения.
Дизайн

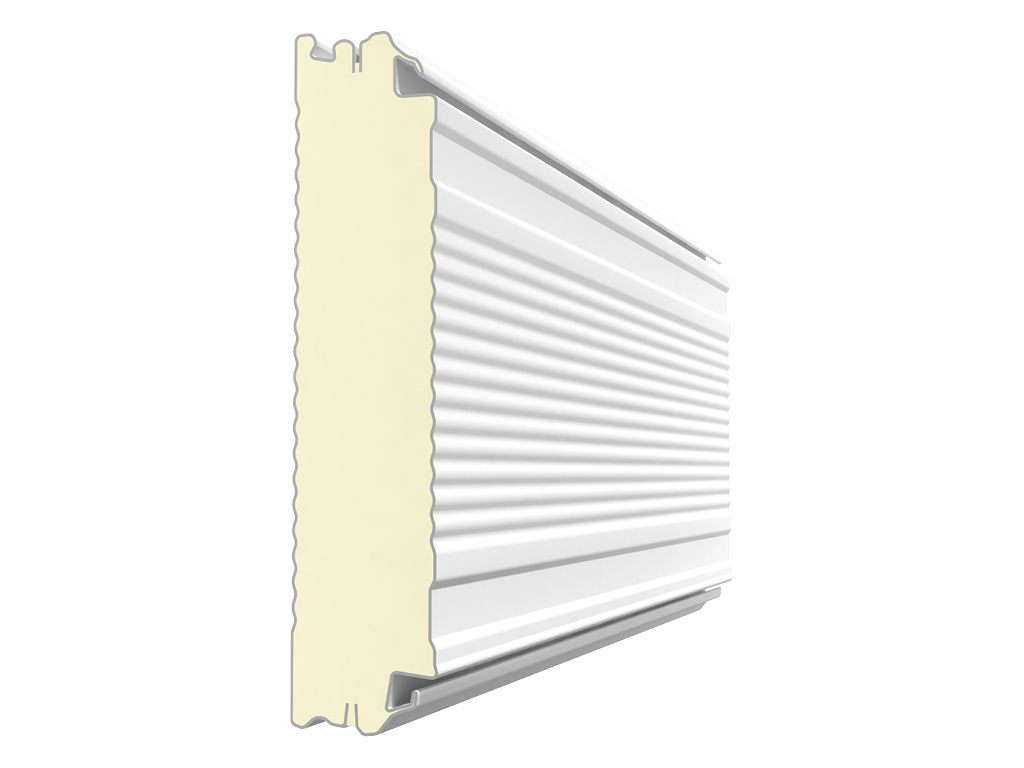

Дизайн панелей
Цвета панелей
Таблица размеров
| Параметр | Показатель |
|---|---|
| Высота проема, мм | 2 000–3 700 |
| Ширина проема, мм | 2 000–5 000 |
| Притолока, мм | От 430 |
| Пристенки, мм | От 150; со стороны установки привода — от 230 |

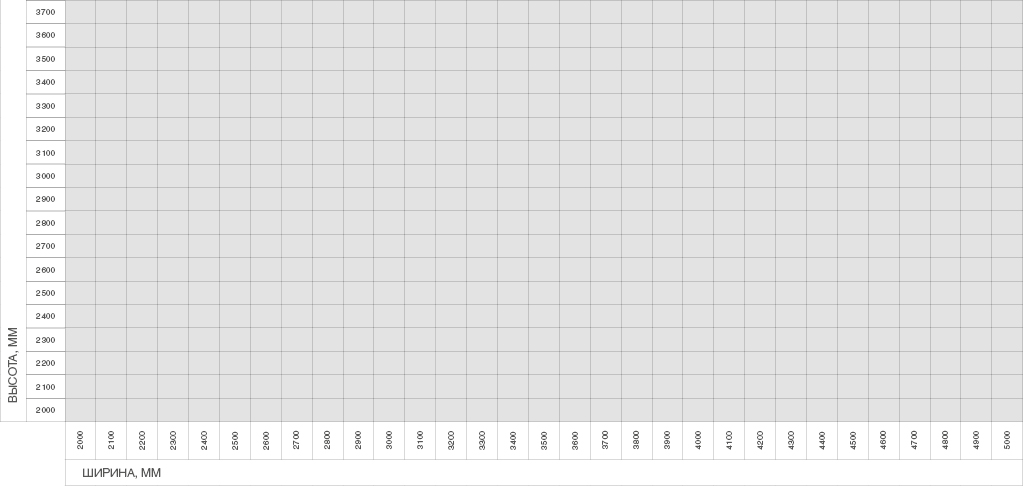

Размеры проема

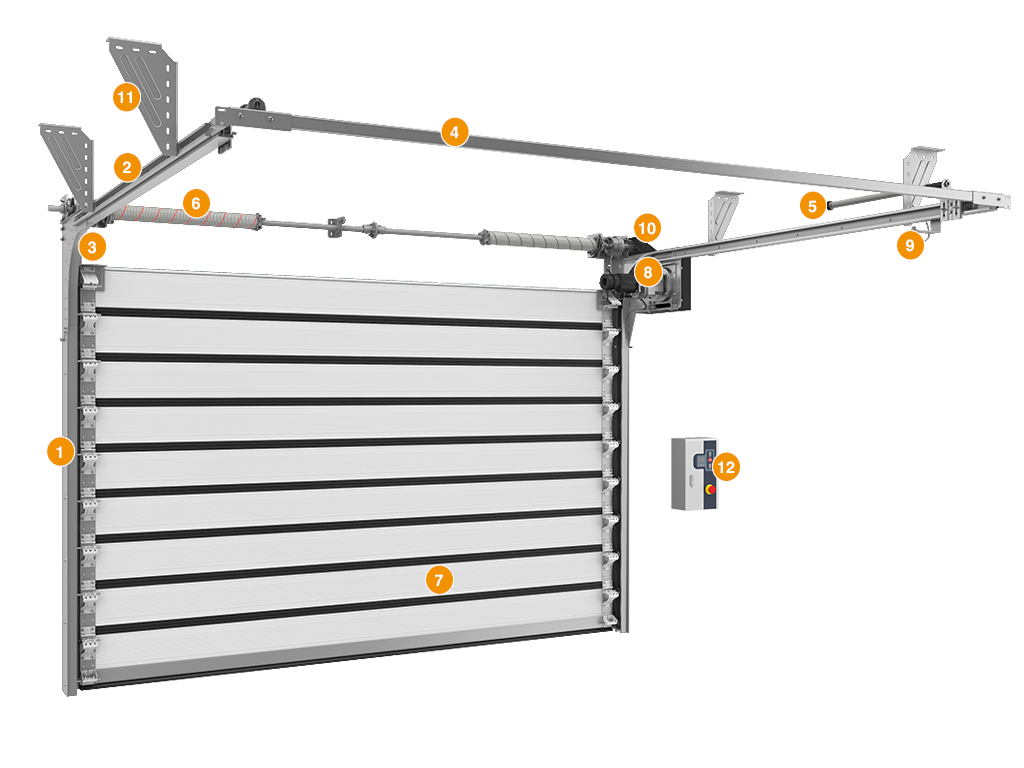

Конструкция
- 1. Вертикальная направляющая
- 2. Горизонтальная направляющая
- 3. Изгиб
- 4. С-профиль
- 5. Пружинный амортизатор
- 6. Балансировочный пружинный механизм (торсионная пружина)
- 7. Полотно ворот в сборе с фурнитурой
- 8. Электропривод
- 9. Датчик концевого положения
- 10. Защитный кожух передаточной цепи
- 11. Кронштейны крепления к потолку
- 12. Блок управления
Подготовка строительного объекта
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках (в крайних положениях и по центру).
- H — высота проема (расстояние от пола до верха проема).
- B — ширина проема (расстояние от левого до правого края проема).
- h — притолока (расстояние от верха проема до потолка) от 430 мм.
- b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 150 мм, со стороны установки привода — от 230 мм.
- L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Способы монтажа
Стандартные конструктивные решения
Серия isd01-parking (паркинг)
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 430 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 275 |
| A1, мм Высота вертикальной направляющей | H - 215 |
| Ab, мм Высота оси вала и барабана | H + 341 |
| A2, мм Высота горизонтальной направляющей | H + 215 |
| E, мм Длина горизонтальных направляющих | H + 660 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 150 |
| Q, мм Зона расположения привода на вал | 230 |
Базовая комплектация
- Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм.
- Комплект направляющих и угловых стоек.
- Торсионный механизм, рассчитанный на 100 000 циклов.
- Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
- Блок управления и электропривод, оснащенный системой аварийной разблокировки.
Дополнительная комплектация
- Фотоэлементы: при появлении препятствия в опасной зоне действия полотна ворот, система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс ворот.
- Панорамное остекление — возможно полное или частичное оснащение щита панорамными панелями.
- Внешний радиоприемник предназначен для управления автоматикой при помощи пультов DoorHan.
- Пульт предназначен для системы дистанционного управления воротами, к которой подключен радиоприемник DoorHan.
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Ресурс, циклов | 1 000 000 | Ворота |
| Ресурс, циклов | 100 000 | Торсионный механизм |
Условия эксплуатации продукции
- 1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
- 2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
- 3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
- 4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
- 5. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
- 6. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.
- 7. Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.
Упаковка
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | Система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании |
| Состав | Картон, пенопласт, стретч-пленка, скотч |
| Ширина, мм | Упаковка щита — 250 |
| Высота, мм | Упаковка щита — от 200 до 800 |
| Длина, мм | Упаковка щита — от 2 000 до 6 100 |
| Вес брутто, кг | До 1 000 |
| Количество в упаковке, шт. | Упаковка щита — от 9 до 17 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); упаковка привода — коробка с приводом и коробка с блоком управления; возможны дополнительные упаковки (окантовка и пр.) |
Гарантийные обязательства
Покупателю предоставляется гарантия работоспособности скоростных секционных ворот серии isd01-parking (паркинг), произведенных концерном DoorHan, на срок 2 года с момента приобретения.
Дополнительное описание
Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.
Чертежи
| Ворота скоростные секционные серии isd01-parking (паркинг) | ISD01 Parking.pdf |
Паспорта и сертификаты
| Паспорт «Промышленные скоростные секционные ворота серии isd01-parking (паркинг)» | Паспорт_ISD01_Parking_01_2022.pdf |
| Сертификат соответствия «Скоростные секционные ворота» | Сертификат ГОСТ 31174 2025.pdf |
| Сертификат соответствия «Блок управления» | Сертификат ТС блок управления.pdf |
| Сертификат соответствия «Комплектующие для ворот» | Сертификат комплектующие ГОСТ 31174 2025.pdf |
| Сертификат соответствия «Сэндвич-панели» | сертификат панели 40мм.pdf |
| Экспертное заключение, соответствие СанПиН | Заключение.pdf |
Инструкции
| Инструкция по монтажу промышленных секционных ворот серии isd01-parking (паркинг) | ISD01 Parking.pdf |
| Инcтрукция «Блок управления для скоростных секционных ворот серии isd01-parking (паркинг)» | Блок управления ISD01 PARKING 2025.pdf |
| Сервисная книжка «Секционные ворота» | 2026_Ворота секционные - сервисная книжка.pdf |
Новинки
- Площадка-упор устанавливается на верхнюю панель, увеличивая площадь сопряжения демпфера амортизатора и полотна ворот. Узел исключает возникновение аварийных ситуаций, вызванных неправильной установкой и регулировкой амортизаторов монтажными бригадами.
- Кронштейн усиления для опорных П-образных кронштейнов торсионного механизма. Увеличивает жесткость конструкции и исключает ошибки при монтаже.
- Кронштейн крепления С-профиля к направляющей повышает жесткость направляющих, позволяет выдержать прямые углы в системе горизонтальных направляющих, дает возможность регулировки угла наклона кронштейна крепления горизонтальных направляющих к потолку, исключает ошибки при монтаже.
Портфолио реализованных объектов
Особенности
Особенности Высокая скорость открывания полотна ворот. Высокая интенсивность эксплуатации и запас прочности конструкции. Конструкция ворот выполнена из материалов, устойчивых к коррозии. Основные технические характеристики Количество циклов 1 000 000 (ворота); 100 000 (торсионный механизм) Высота проема, мм 2 000–3 700 Ширина проема, мм 2 000–5 000 Притолока, мм От 430 Пристенки, мм От 150/230 (со стороны установки привода)
