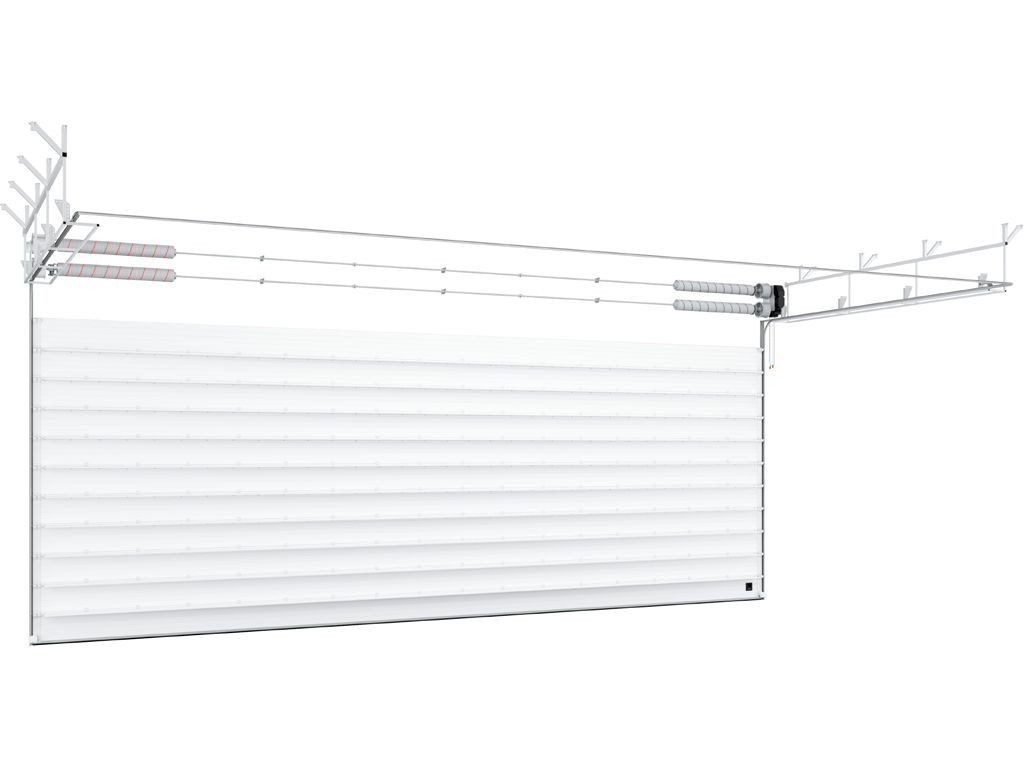

Промышленные секционные ворота из алюминиевых сэндвич-панелей с торсионным механизмом серии isd03alu (алюминиевые)
ТИП ПРОДУКЦИИ: Стандартный
Промышленные секционные ворота серии isd03alu (алюминиевые) устанавливаются в проемы больших размеров производственных зданий различного типа, складских помещений, цехов, терминалов. За счет конструктивных особенностей данная серия перекрывает проемы шириной до 10 м и высотой до 9,2 м. Секционные ворота серии isd03alu (алюминиевые) обладают повышенными прочностными свойствами, оснащены комплексной системой безопасности, устойчивы к коррозии и способны противостоять воздействию агрессивных сред.
Дизайн
Дизайн панелей
Тип поверхности
Цвета
Таблица размеров
| Параметр | Показатель |
|---|---|
| Высота проема, мм | 2 000–9 200 (максимальная высота зависит от типа подъема) |
| Ширина проема, мм | 1 100–10 000 |
| Притолока, мм | От 150 |
| Пристенки, мм | От 120 |

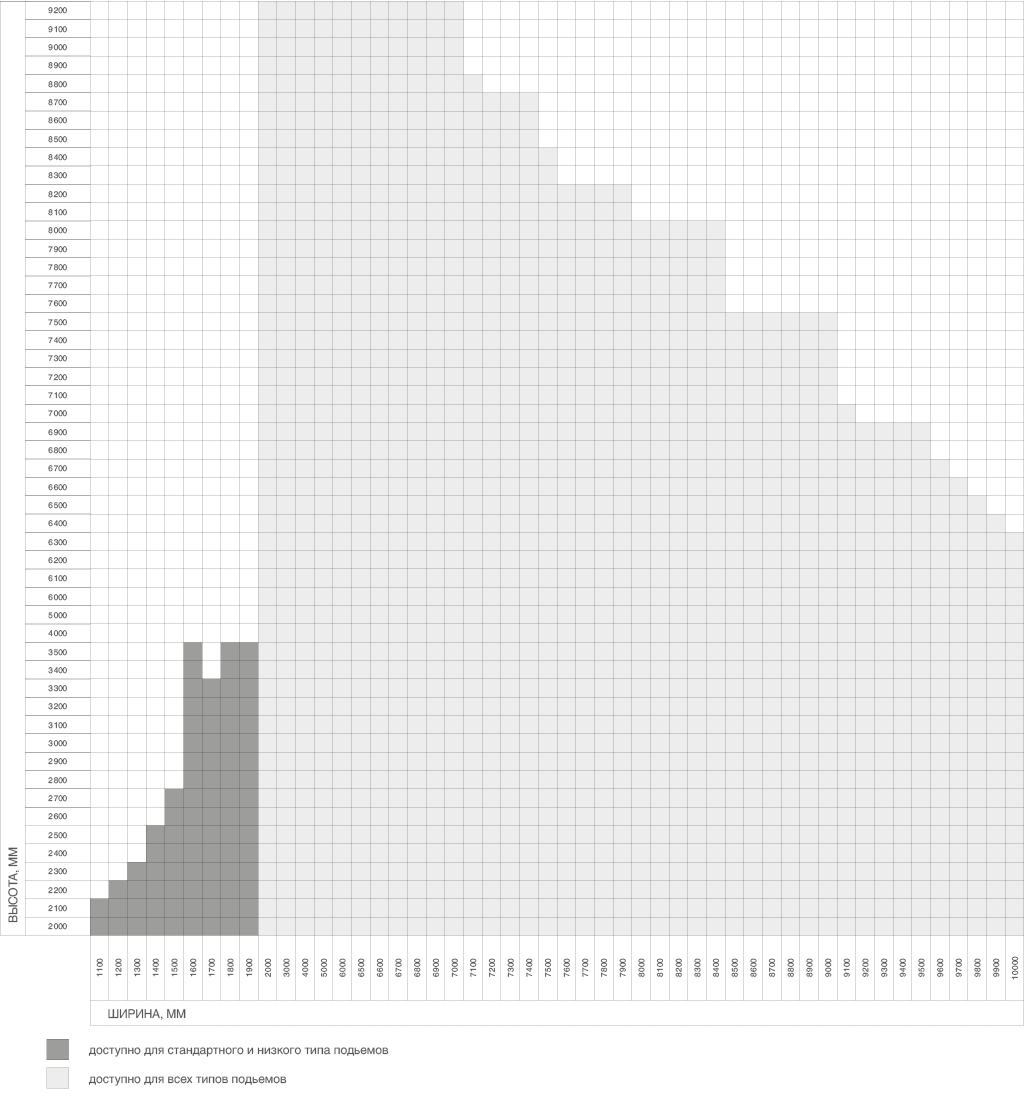

Размеры проема
Конструкция
- 1. Вертикальная направляющая в сборе
- 2. Горизонтальная направляющая
- 3. П-образный кронштейн и барабан
- 4. Устройство защиты от обрыва пружины
- 5. Балансирующий пружинный механизм (торсионная пружина)
- 6. Вал цилиндрический
- 7. Муфта соединительная
- 8. Внутренний опорный кронштейн
- 9. Устройство защиты от разрыва троса
- 10. Боковая опора с держателем ролика
- 11. Внутренняя петля
- 12. Верхняя опора с держателем ролика
- 13. Усилительный алюминиевый профиль
- 14. Верхний профиль и уплотнитель
- 15. Нижний профиль и уплотнитель
- 16. Пружинный амортизатор
- 17. С-профиль
- 18. Силовая монтажная конструкция с системой захвата
Подготовка строительного объекта
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках (в крайних положениях и по центру).
- H — высота проема (расстояние от пола до верха проема).
- B — ширина проема (расстояние от левого края до правого края проема).
- h — притолока (расстояние от верха проема до препятствия) от 150 мм.
- b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм.
- L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Способы монтажа
Накладной монтаж на проем — cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
Стандартные конструктивные решения
Низкий подъем, барабан спереди.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 230; ≥ 260 (с потолочным приводом); ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 110 |
| Ab, мм Высота оси вала и барабана | ≥ A + 59 |
| A1, мм Высота вертикальной направляющей | А - 543 |
| A2, мм Высота горизонтальной направляющей | А - 106 |
| E, мм Длина горизонтальных направляющих | Н + 300 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | 190 (без привода); 0...10 (с потолочным приводом) |
Низкий подъем, барабан спереди (комплект направляющих серии rktn).
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 160 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 54 |
| Ab, мм Высота оси вала и барабана | ≥ A + 59 |
| A1, мм Высота вертикальной направляющей | А - 552 |
| A2, мм Высота горизонтальной направляющей | А - 115 |
| E, мм Длина горизонтальных направляющих | Н + 440 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | 245 (без привода); 40...60 (с потолочным приводом) |
Низкий подъем, барабан сзади.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 150 ≥ 160 (с потолочным приводом) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | При h > 170: H + 110; при 150 ≤ h ≤ 170: H + h - 60 |
| Ab, мм Высота оси вала и барабана | При h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47 |
| A1, мм Высота вертикальной направляющей | А - 543 |
| A2, мм Высота горизонтальной направляющей | А - 106 |
| E, мм Длина горизонтальных направляющих | Н + 510 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | 240 (без привода); 40...60 (с потолочным приводом) |
Стандартный наклонный подъем.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 250…985 |
| Ab, мм Высота оси вала и барабана | А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н - 300 |
| E, мм Длина горизонтальных направляющих | Зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
Высокий подъем.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | По умолчанию h - 330 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | A + 86/97 |
| A1, мм Высота вертикальной направляющей | А - 580 |
| A2, мм Высота горизонтальной направляющей | А - 53 |
| E, мм Длина горизонтальных направляющих | H - НL + 470...600 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| Q, мм Зона расположения привода на вал | 300 |
Высокий подъем, барабан снизу.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥1 600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 1 330 ≤ HL ≤ h - 150 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | H + 400...600 + 280 |
| A1, мм Высота вертикальной направляющей | А - 580 |
| A2, мм Высота горизонтальной направляющей | А - 53 |
| E, мм Длина горизонтальных направляющих | H - НL + 470...600 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | ≥ 300 |
| Q, мм Зона расположения привода на вал | ≥ 500 |
Наклонный высокий подъем.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | ≤ А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
| E, мм Длина горизонтальных направляющих | Зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
Наклонный высокий подъем, барабан снизу.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 1600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | ≥ 1 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | Ab > H + 680 |
| A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
| E, мм Длина горизонтальных направляющих | Зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 300 min |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | ≥ 650 |
Вертикальный подъем.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > Н + 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | A + 166 |
| S, мм Минимальное боковое пространство | 120 |
| Q, мм Зона расположения привода на вал | 300 |
Вертикальный подъем, барабан снизу.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > H + 120 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | H + 680 |
| S, мм Минимальное боковое пространство | 500 min |
| Q, мм Зона расположения привода на вал | ≥ 650 |
Стандартный подъем.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | R381: ≥ 420; R305: ≥ 350 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | R381: H + 235; R305: H + 165A + 97 |
| Ab, мм Высота оси вала и барабана | A + 97 |
| A1, мм Высота вертикальной направляющей | R381: A — 580; R305: A — 490 |
| A2, мм Высота горизонтальной направляющей | А - 110 |
| E, мм Длина горизонтальных направляющих | R381: H + 200; R305: H + 250 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 060 |
| Q, мм Зона расположения привода на вал | 300 |
Базовая комплектация
- Полотно из алюминиевых сэндвич-панелей толщиной 40 мм с силовыми элементами для надежной фиксации петель, боковых опор и усиливающего профиля.
- Повышенные прочностные характеристики панелям придает экструдированный алюминиевый профиль (устанавливается при ширине от 3 500 мм), обеспечивающий наилучшие показатели по сопротивлению ветровым нагрузкам.
- Фурнитура щита (боковые опоры, верхние кронштейны, петли, метизы) ворот выполнена из нержавеющей стали.
- Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.
- Торсионный механизм, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот, а также открывание и закрывание ворот без усилий.
- Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.
- Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.
- Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота.
- Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Дополнительная комплектация
- Силовая монтажная конструкция с системой захвата полотна обеспечивает жесткое положение горизонтальных направляющих при динамических нагрузках и дополнительную страховку от падения полотна ворот. В случае отказа от фермы DoorHan заказчик самостоятельно производит крепежные фермы по предоставленным размерам.
- Специальная конструкция окон (размером 627 × 327 или 607 × 202 мм) обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окна изготавливаются с окантовкой черного цвета.
- Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.
- Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.
- Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.
- Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
- Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.
- Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»).
- Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
- Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь.
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174) | 1,13 (А) | |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) | |
| Безотказность, количество циклов открывания-закрывания, не менее | Безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию) | |
| Усилие ручного открывания и закрывания, Н, не более | 260 | |
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 | |
| Объемная воздухопроницаемость, м³/ м² *ч (ГОСТ 31174) | 4,9 | |
| Вес полотна ворот, кг/ м² | 12,5 |
Условия эксплуатации продукции
- 1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом торсионных пружин.
- 2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
- 3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
- 4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
- 5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
- 6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
- 7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
- 8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.
Упаковка
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | Система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а так же фирменным логотипом компании |
| Состав | Картон, пенопласт, стретч-пленка, скотч |
| Ширина, мм | Упаковка щита — от 500 до 800 |
| Высота, мм | Упаковка щита — от 200 до 800 |
| Длина, мм | Упаковка щита — от 2 100 до 10 100 |
| Вес брутто, кг | До 1 000 |
| Количество в упаковке, шт. | Упаковка щита — от 3 до 17 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); возможны дополнительные упаковки (окантовка, дельта-профиль и пр.) |
Гарантийные обязательства
Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.
Дополнительное описание
Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.
Чертежи
| Серия isd01, низкий подъем, расчетные направляющие | Низкий подъем_Расчетные.pdf |
| Серия isd01, низкий подъем, расчетные направляющие, окантовка проема | VSP-01.00N окантовка низкий (расчетные ворота).pdf |
| Серия isd01, низкий подъем, расчетные направляющие, формирование проема | VSP-01.01N формирование низкий (расчетные ворота).pdf |
| Серия isd01, низкий подъем, комплекты направляющих серии rktn | Низкий подъем RKTN.pdf |
| Серия isd01, низкий подъем, комплекты направляющих серии rktn, окантовка проема | VSP-01.00RN окант низк рктн.pdf |
| Серия isd01, низкий подъем, комплекты направляющих серии rktn, формирование проема | VSP-01.01RN формир низк рктн.pdf |
| Серия isd01, низкий подъем, барабан сзади | Низкий подъем барабан сзади.pdf |
| Серия isd01, низкий подъем, барабан сзади, окантовка проема | VSP-02.00N окант низк бараб сзади.pdf |
| Серия isd01, низкий подъем, барабан сзади, формирование проема | VSP-02.01N формир низк бараб сзади.pdf |
| Серия isd01, стандартный подъем | Стандартный подъем.pdf |
| Серия isd01, стандартный подъем, окантовка проема | VSP-03.00N окантовка стандартный.pdf |
| Серия isd01, стандартный подъем, формирование проема | VSP-03.01N формирование стандартный.pdf |
| Серия isd01, стандартный наклонный подъем | Стандартный наклонный подъем.pdf |
| Серия isd01, стандартный наклонный подъем, окантовка проема | VSP-08.00N окант станд накл.pdf |
| Серия isd01, стандартный наклонный подъем, формирование проема | VSP-08.01N формир станд накл.pdf |
| Серия isd01, высокий подъем | Высокий подъем.pdf |
| Серия isd01, высокий подъем, окантовка проема | VSP-05.00N окантовка высокий.pdf |
| Серия isd01, высокий подъем, формирование проема | VSP-05.01N формир высокий.pdf |
| Серия isd01, высокий подъем с двойным изгибом направляющих | Высокий подъем с двойным изгибом направляющих.pdf |
| Серия isd01, высокий подъем с двойным изгибом направляющих, окантовка проема | VSP-09.00N окант высокий с 2-м изгибом.pdf |
| Серия isd01, высокий подъем с двойным изгибом направляющих, формирование проема | VSP-09.01N формирование высокий с 2-м изгибом.pdf |
| Серия isd01, высокий подъем, вал снизу (цилиндрический вал, монтаж на трубе 100 × 100) | Высокий подъем барабан снизу монтаж на трубе.pdf |
| Серия isd01, высокий подъем, вал снизу (цилиндрический вал, монтаж на трубе 100 × 100), окантовка проема | VSP-06.00N окантовка высок бараб снизу.pdf |
| Серия isd01, высокий подъем, вал снизу (цилиндрический вал, монтаж на трубе 100 × 100), формирование проема | VSP-06.01N формир высок бараб снизу.pdf |
| Серия isd01, высокий наклонный подъем | Высокий наклонный подъем.pdf |
| Серия isd01, высокий наклонный подъем, окантовка проема | VSP-10.00N окант выс накл.pdf |
| Серия isd01, высокий наклонный подъем, формирование проема | VSP-10.01N формир выс накл.pdf |
| Серия isd01, высокий наклонный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100 × 100) | Высокий наклонный барабан снизу система на трубе.pdf |
| Серия isd01, высокий наклонный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100 × 100), окантовка проема | VSP-12.00tN окант высок наклон на трубе.pdf |
| Серия isd01, высокий наклонный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100 × 100), формирование проема | VSP-12.01TN формир высок наклон на трубе.pdf |
| Серия isd01, вертикальный подъем | Вертикальный подъем.pdf |
| Серия isd01, вертикальный подъем, окантовка проема | VSP-07.00N окант вертик.pdf |
| Серия isd01, вертикальный подъем, формирование проема | VSP-07.01N формир вертик.pdf |
| Серия isd01, вертикальный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100 × 100) | Вертикальный подъем вал снизу на трубе.pdf |
| Серия isd01, вертикальный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100 × 100), окантовка проема | VSP-13.00TN окант верт бараб снизу на трубе.pdf |
| Серия isd01, вертикальный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100 × 100), формирование проема | VSP-13.01TN формир верт вал снизу на трубе.pdf |
| Размещение калитки и окон в полотне секционных ворот (калитка серии v4st) | SPV-GV.W.16.004ST.pdf |
| Размещение калитки и окон в полотне секционных ворот (калитка серии v5) | SPV-GV.W.16.005.pdf |
Паспорта и сертификаты
| Паспорт «Промышленные секционные ворота из алюминиевых панелей серии isd03alu (алюминиевые)» | Пасп_Пром секц вор из алюм пан ISD03_09_2021.pdf |
| Сертификат соответствия «Ворота для зданий и сооружений. Серийный выпуск» | Сертификат ГОСТ 31174 2025.pdf |
| Сертификат соответствия «Сэндвич-панели» | сертификат панели 40мм.pdf |
| Сертификат соответствия «Изделия комплектующие для ворот» | Сертификат комплектующие ГОСТ 31174 2025.pdf |
| Сертификат соответствия «Ворота секционные металлические» (Беларусь) | Сертификат_БЛР.PDF |
| Экспертное заключение, соответствие СанПиН | Заключение.pdf |
Инструкции
| Инструкция по монтажу секционных ворот серии isd | Ворота гаражные и промышленные секционные_2021.pdf |
| Инструкция по монтажу секционных ворот со стандартным и высоким типами подъема | instr_ISD01-SL HL_RUS_web.pdf |
| Сервисная книжка «Секционные ворота» | 2026_Ворота секционные - сервисная книжка.pdf |
Новинки
- Уникальный несущий алюминиевый профиль серии dhsw-u140 придает жесткость полотну, исключает прогиб панелей.
- Эксклюзивная опция — силовая монтажная конструкция с системой захвата полотна обеспечивает жесткое положение горизонтальных направляющих при динамических нагрузках и дополнительную страховку от падения полотна ворот.
- Новые калитки серий v4st, v5st на базе стандартных комплектов профилей с заглушками световых проемов (доступно для ширины проема до 6 м).
- Полностью обновлена система опорных кронштейнов торсионного механизма, что позволило существенно облегчить процесс монтажа: - удобная установка торсионного механизма в сборе и легкая фиксация подшипников на заранее установленных на выносной трубе кронштейнах; - крепление устройств защиты от разрыва пружин производится напрямую к опорному кронштейну, без использования переходников; - новая система предполагает фиксацию кронштейна охватывающей скобой, что позволяет изменять положение опорных кронштейнов в процессе монтажа.
Портфолио реализованных объектов
Особенности
Особенности Уникальные секционные ворота — перекрытие проемов шириной до 10 000 мм и высотой до 9 200 мм. Повышенные прочностные характеристики щита ворот — наилучшие показатели по сопротивлению ветровым нагрузкам. Антикоррозионная стойкость — ворота способны противостоять воздействию агрессивных сред. Безопасные ворота — системы защиты от обрыва троса и пружины предотвращают падение полотна в нештатных ситуациях. Основные технические характеристики Количество циклов 120 000 (ворота); 25 000 (торсионный механизм, по умолчанию) Высота проема, мм 2 000–9 200 Ширина проема, мм 1 100–10 000 Притолока, мм От 150 Пристенки, мм От 120
