Содержание
Преимущества
Таблица размеров
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 2 100 до 4 500 |
| Высота проема, мм | от 1 300 до 2 200 |
| Просвет, мм | 100 |
Конструкция
1. Стальной несущий профиль делает раму конструкции высокопрочной.
2. Профлист толщиной 0,7 мм и высотой 20 мм оцинкован и окрашен с двух сторон.
3. Универсальный верхний ловитель с бампером и регулировкой полотна ворот.
4. Соединительный сухарь.
5. Универсальное направляющее устройство обладает уникальной конструкцией высокой прочности, имеет широкий диапазон регулировки.
6. Электропривод.
7. Несущая бетонируемая рама.

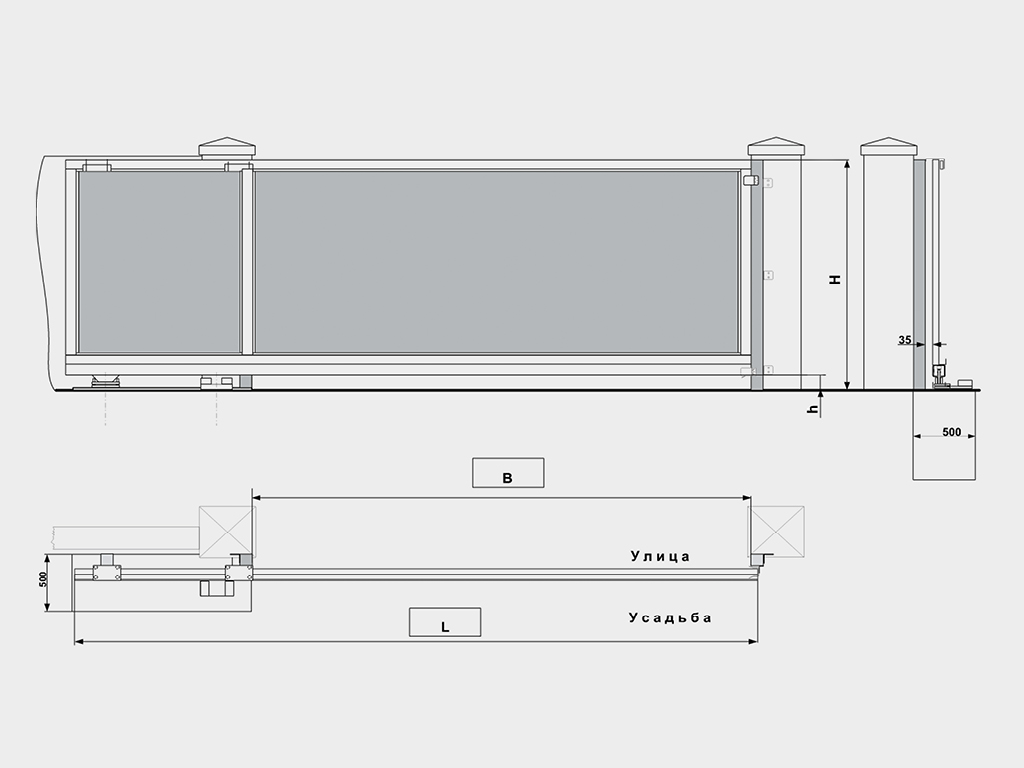

Подготовка строительного объекта
Замеры каждого параметра производятся как минимум в трех точках. За итоговый размер принимается максимальное значениие.
H — высота проема.
В — ширина проема.
L — место в сторону сдвига.
h — рекомендуемый размер 100 мм.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.
Базовая комплектация
Дополнительная комплектация
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Ветровая нагрузка, кг/м² | до 700 | — |
| Усилие ручного открывания и закрывания, Н, не более | 150 | — |
| Группа горючести по ГОСТ 30244-94 | Г2 | — |
| Группа воспламеняемости по ГОСТ 30402-96 | В2 | — |
| Вес полотна ворот, кг/м² | 19 | — |
Подбор, монтаж и сервис Откатные уличные ворота с заполнением профлистом REVOLUTION-SLD в Новосибирске
DoorHan NSK помогает подобрать комплектацию, размеры, автоматику и условия монтажа для модели Откатные уличные ворота с заполнением профлистом REVOLUTION-SLD. Выполняем выезд на замер, установку, пусконаладку и сервисное обслуживание по Новосибирску и области.
Подбор под объектУчитываем размер проёма, интенсивность эксплуатации, теплоизоляцию и задачи по автоматизации.
Монтаж и запускОрганизуем доставку, установку, настройку приводов и проверку безопасности перед сдачей объекта.
Сервис и ремонтОстаёмся на связи после монтажа: обслуживание, диагностика и оригинальные комплектующие DoorHan.
Если нужно быстро перейти к следующему шагу, используйте расчёт, посмотрите похожие решения в категории или оставьте заявку на консультацию и монтаж.
