Содержание
Зона применения
Преимущества
Таблица размеров
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота проема, мм | от 1 000 до 4 500 |
| Ширина проема, мм | от 1 000 до 5 200 |
| Максимальная площадь полотна, м² | 18 |
| Притолока, мм | от 250 (накладной монтаж) |
| Пристенки, мм | от 83 (накладной монтаж) |
Размеры проема
Конструкция
1. Крышка боковая RK250S, RK300, RSK300, RSK330, RK375
2. Суппорт подшипника BS100, BS42
3a. Ролик направляющий RU77 (RV77)
4. Подшипник BR28, BR42
5. Капсула универсальная KP60, KPU60, KPU70, KPU70S, KPU102
6. Вал октагональный RV60, RV70, RV102
7. Кольцо ригельное RD60, RD70
8. Короб защитный RB250, RB300, RB330, RB375
9. Замок автоматический RB4
10. Электропривод внутривальный
11. Пластина крепления привода BU100K
12. Направляющий профиль RG83MS, RG90E, RG90MS, RG100
13. Заглушка PB14
14. Замок боковой SL77
15. Профиль концевой RA77EM, RA77KN, RA70E
16. Профиль (полотно) RH77M
17. Выключатель с ключом SWM, SWK
18. Выключатель клавишный SWB, SWH
Подготовка строительного объекта
Параметры замера для накладного монтажа: H — высота проема (max), мм; B — ширина проема (max), мм; h1 — высота притолоки (min), мм; b1 и b2 — правое и левое боковые расстояния (min), мм. Параметры замера для встроенного монтажа: H — высота проема (min), мм; B — ширина проема (min), мм. Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Базовая комплектация

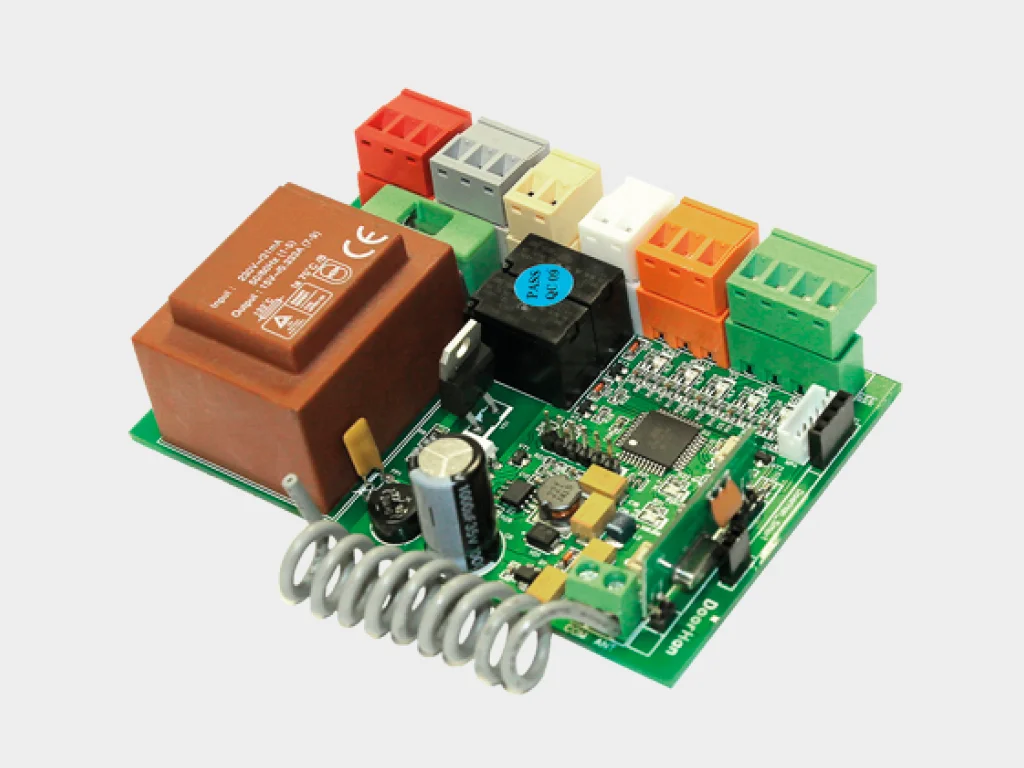

Дополнительная комплектация
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| RH77M | ||
| Материал | алюминий, пена | |
| Вес профиля, кг/(п/м) | 0,37 | |
| Вес профиля, кг/м² | 4,8 | |
| Количество ламелей на 1 м высоты полотна, шт. | 13 | |
| Максимальная ширина полотна, м | 5 200 | |
| Максимальная площадь полотна, м² | 18 |

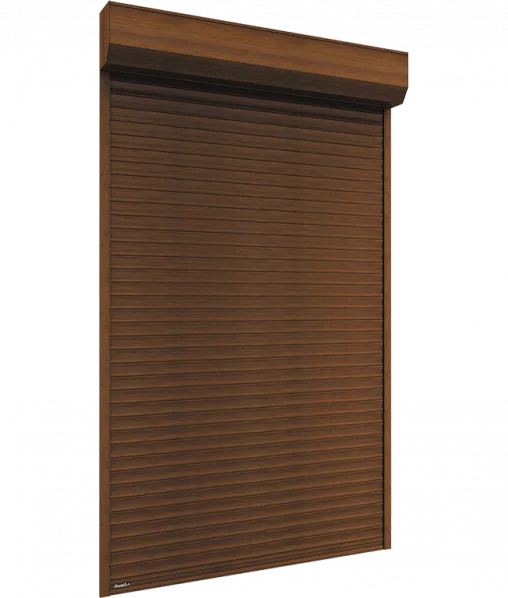

Подбор, монтаж и сервис Уличные и гаражные рольворота из пенозаполненного профиля RH77M в Новосибирске
DoorHan NSK помогает подобрать комплектацию, размеры, автоматику и условия монтажа для модели Уличные и гаражные рольворота из пенозаполненного профиля RH77M. Выполняем выезд на замер, установку, пусконаладку и сервисное обслуживание по Новосибирску и области.
Подбор под объектУчитываем размер проёма, интенсивность эксплуатации, теплоизоляцию и задачи по автоматизации.
Монтаж и запускОрганизуем доставку, установку, настройку приводов и проверку безопасности перед сдачей объекта.
Сервис и ремонтОстаёмся на связи после монтажа: обслуживание, диагностика и оригинальные комплектующие DoorHan.
Если нужно быстро перейти к следующему шагу, используйте расчёт, посмотрите похожие решения в категории или оставьте заявку на консультацию и монтаж.
