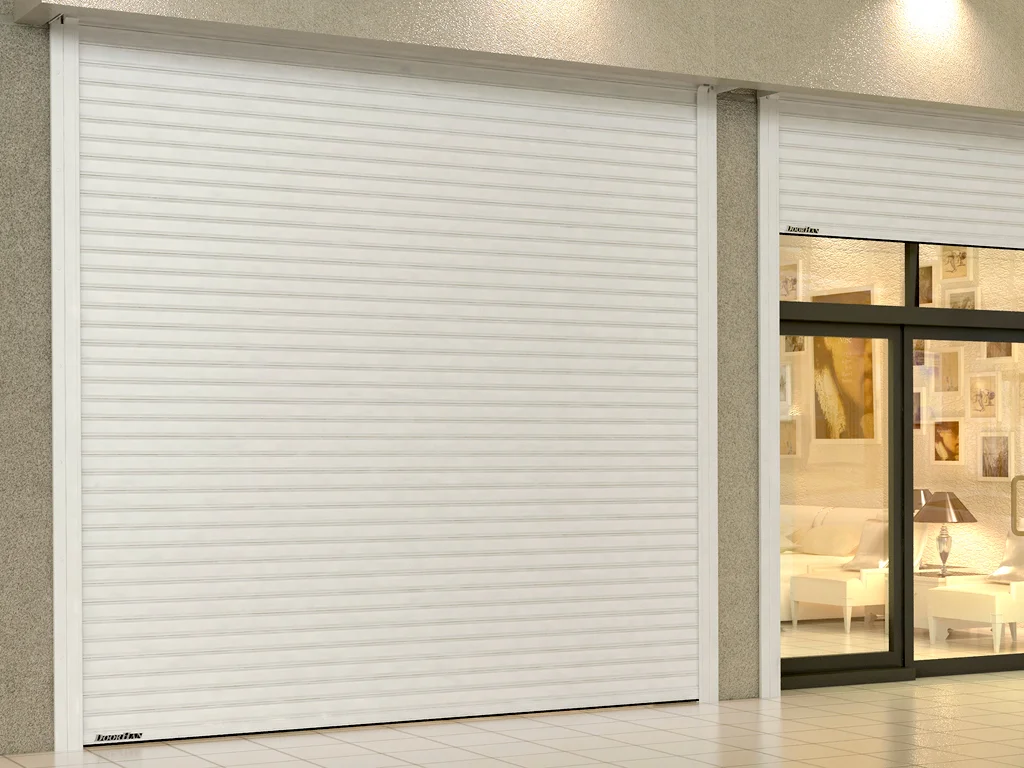

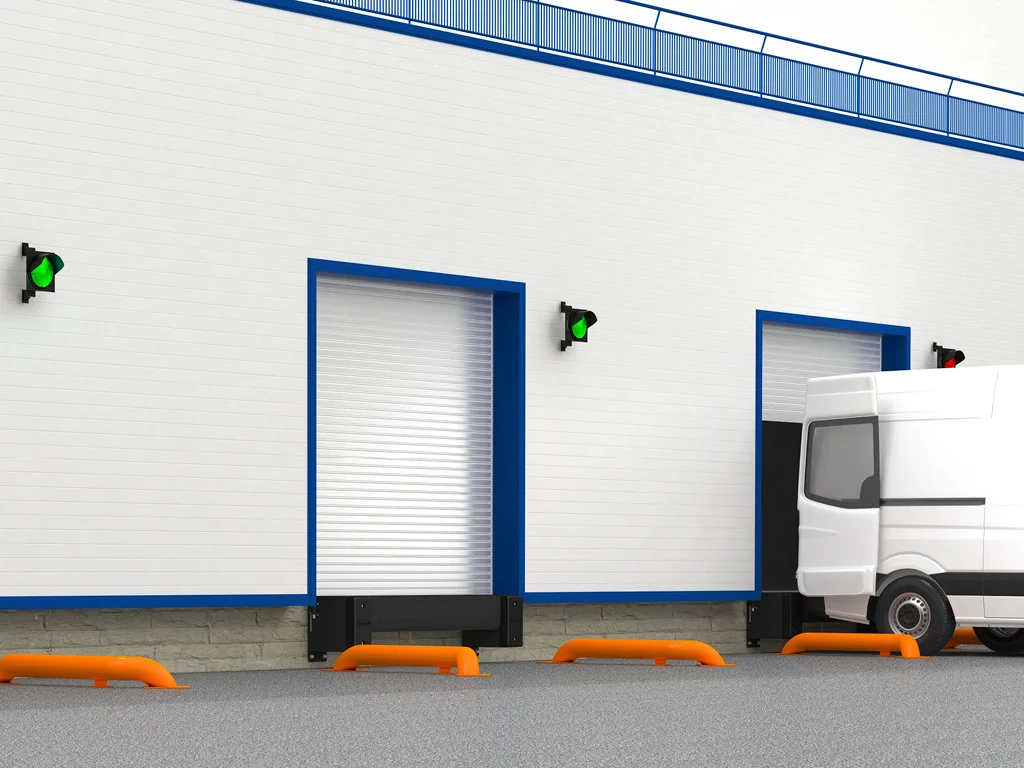

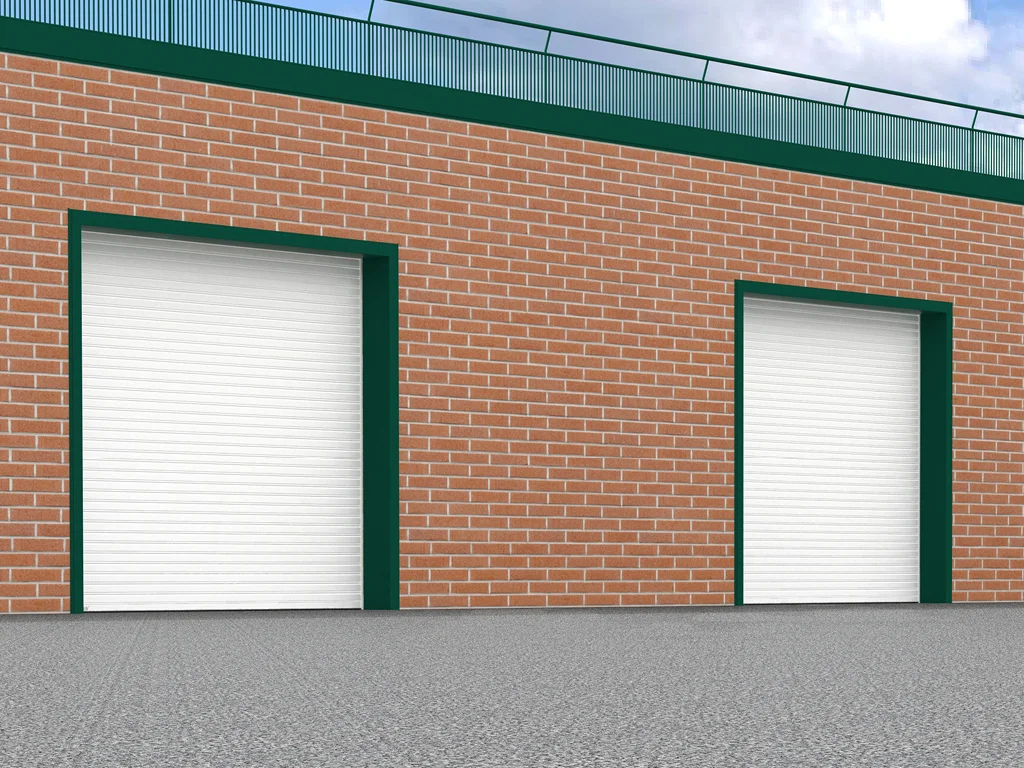

Зона применения
Преимущества
Таблица размеров
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота проема, мм | от 1 000 до 5 000 |
| Ширина проема, мм | от 1 000 до 6 500 |
| Притолока, мм | от 350 (накладной монтаж) |
| Пристенки, мм | от 95 (накладной монтаж) |
| Максимальная площадь полотна, м² | 20 |

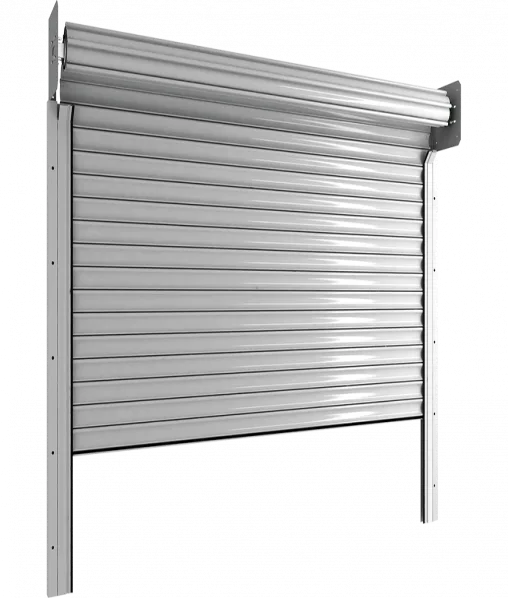

Конструкция
1. Крышка боковая RK250S, RK300, RSK300, RSK330, RK375
2. Суппорт подшипника BS100, BS42
3a. Ролик направляющий RU77 (RV77)
4. Подшипник BR28, BR42
5. Капсула универсальная KP60, KPU60, KPU70, KPU70S, KPU102
6. Вал октагональный RV60, RV70, RV102
7. Кольцо ригельное RD60, RD70
8. Короб защитный RB250, RB300, RB330, RB375
9. Замок автоматический RB4
10. Электропривод внутривальный
11. Пластина крепления привода BU100K
12. Направляющий профиль RG83MS, RG90E, RG90MS, RG100
13. Заглушка PB14
14. Замок боковой SL77
15. Профиль концевой RA77EM, RA77KN, RA70E
16. Профиль (полотно) RH77M
17. Выключатель с ключом SWM, SWK
18. Выключатель клавишный SWB, SWH
Подготовка строительного объекта
Параметры замера для накладного монтажа: H — высота проема (max), мм; B — ширина проема (max), мм; h1 — высота притолоки (min), мм; b1 и b2 — правое и левое боковые расстояния (min), мм. Параметры замера для встроенного монтажа: H — высота проема (min), мм; B — ширина проема (min), мм. Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
