Содержание
Преимущества
Таблица размеров
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Комплект №1 ширина/высота проема, мм | 3 500 х 2 100 |
| Комплект №2 ширина/высота проема, мм | 4 000 х 2 100 |
| Комплект №3 ширина/высота проема, мм | 4 500 х 2 100 |
| Комплект №4 ширина/высота проема, мм | 5 000 х 2 500 |

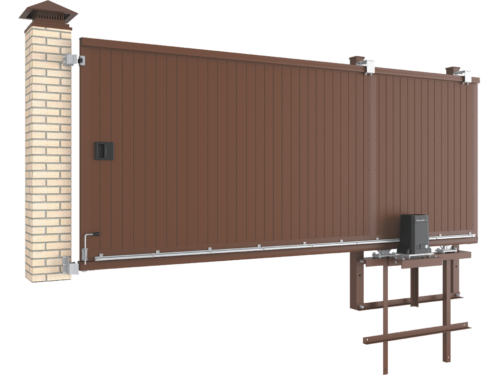

Конструкция
1. Несущая балка.
2. Опора роликовая.
3. Ловитель нижний.
4. Крышка балки с роликом.
5. Универсальный верхний ловитель.
6. Направляющее устройство.
7. Электропривод.
8. Силовая рама.
Подготовка строительного объекта
Для замера необходимых показателей достаточно рулетки и строительного уровня.
Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.
H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
L — место в сторону сдвига (рассчитывается как B × 1,3).
h — просвет (расстояние от нижнего края щита до уровня земли), рекомендуемая величина — 100 мм.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.
Базовая комплектация
Дополнительная комплектация
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 35 | — |
| Ветровая нагрузка, кг/м² | до 700 | — |
| Усилие ручного открывания и закрывания, Н, не более | 150 | — |
| Группа горючести по ГОСТ 30244-94 | Г2 | — |
| Группа воспламеняемости по ГОСТ 30402-96 | В2 | — |
| Вес полотна ворот, кг/м² | от 18 до 20 | — |
| Безотказность, количество циклов открывания-закрывания, не менее | 20 000 |
Подбор, монтаж и сервис Откатные уличные ворота стандартных размеров в алюминиевой раме с заполнением сэндвич-панелями SLG-S в Новосибирске
DoorHan NSK помогает подобрать комплектацию, размеры, автоматику и условия монтажа для модели Откатные уличные ворота стандартных размеров в алюминиевой раме с заполнением сэндвич-панелями SLG-S. Выполняем выезд на замер, установку, пусконаладку и сервисное обслуживание по Новосибирску и области.
Подбор под объектУчитываем размер проёма, интенсивность эксплуатации, теплоизоляцию и задачи по автоматизации.
Монтаж и запускОрганизуем доставку, установку, настройку приводов и проверку безопасности перед сдачей объекта.
Сервис и ремонтОстаёмся на связи после монтажа: обслуживание, диагностика и оригинальные комплектующие DoorHan.
Если нужно быстро перейти к следующему шагу, используйте расчёт, посмотрите похожие решения в категории или оставьте заявку на консультацию и монтаж.
