Содержание
Таблица размеров
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота проема, мм | от 2 000 до 3 700 |
| Ширина проема, мм | от 2 000 до 5 000 |
| Притолока, мм | от 430 |
| Пристенки, мм | от 150; со стороны установки привода — от 230 |
Размеры проема

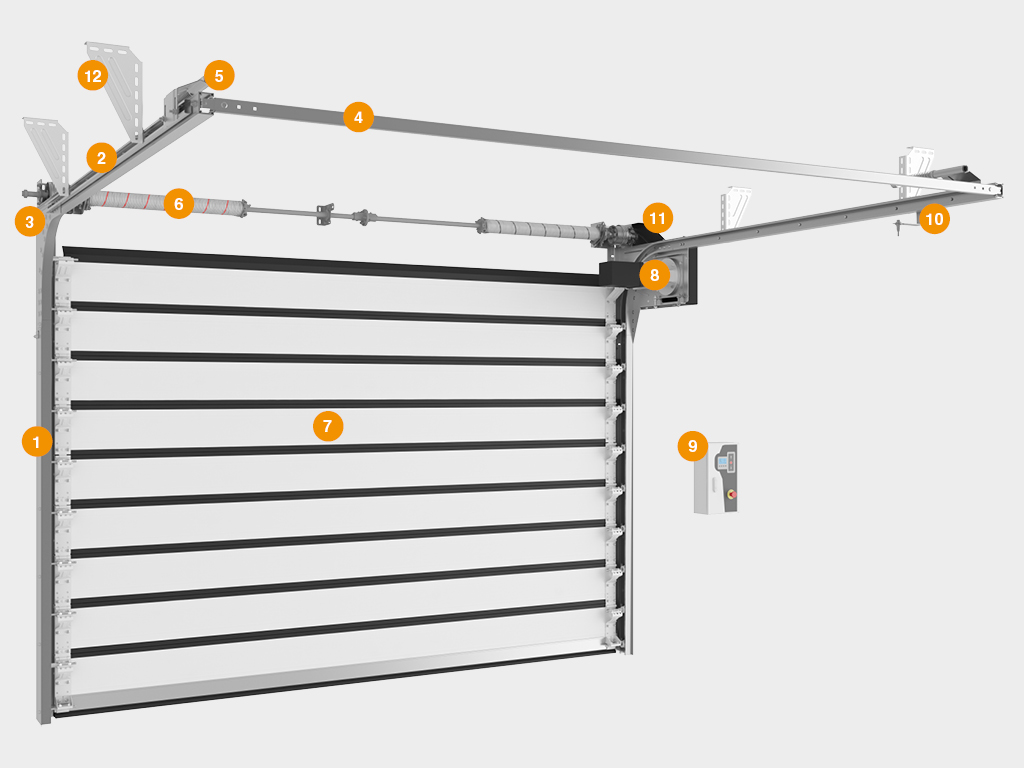

Конструкция
1. Вертикальная направляющая
2. Горизонтальная направляющая
3. Изгиб
4. С-профиль
5. Пружинный амортизатор
6. Балансировочный пружинный механизм (торсионная пружина)
7. Полотно ворот в сборе с фурнитурой
8. Электропривод
9. Блок управления
10. Датчик концевого положения
11. Защитный кожух передаточной цепи
12. Кронштейны крепления к потолку

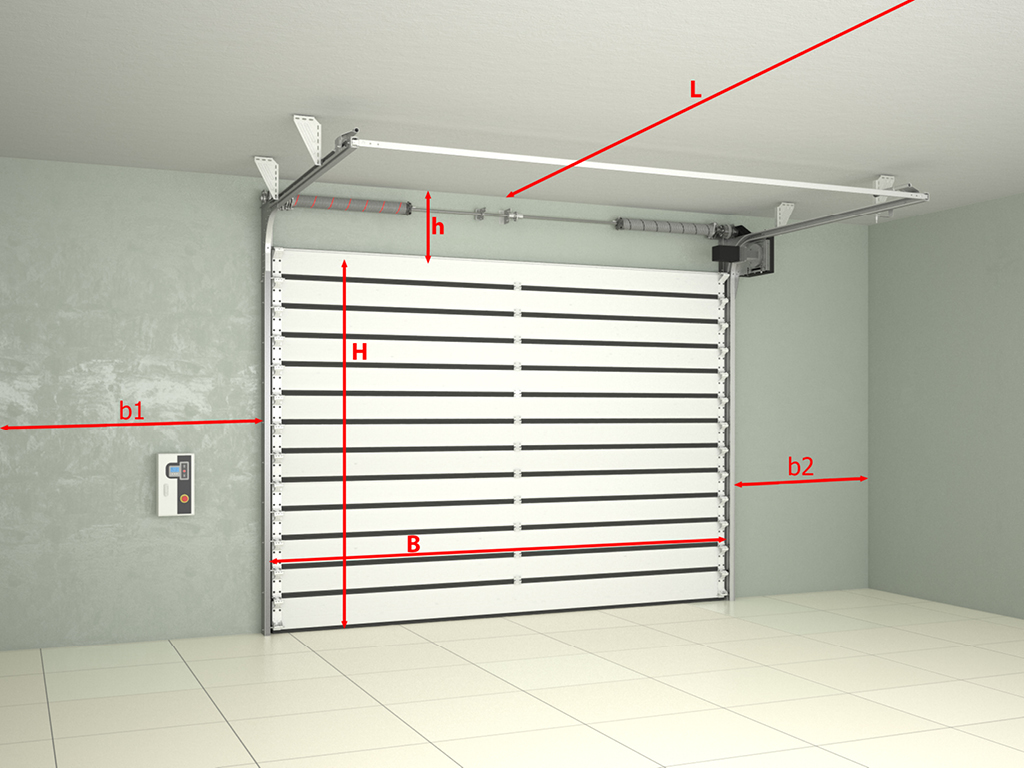

Подготовка строительного объекта
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Базовая комплектация
Дополнительная комплектация
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Ресурс, циклов | 1 000 000 | Ворота |
| Ресурс, циклов | 100 000 | Торсионный механизм |
Подбор, монтаж и сервис Скоростные секционные ворота из алюминиевых сэндвич-панелей с торсионным механизмом ISD01-PARKING в Новосибирске
DoorHan NSK помогает подобрать комплектацию, размеры, автоматику и условия монтажа для модели Скоростные секционные ворота из алюминиевых сэндвич-панелей с торсионным механизмом ISD01-PARKING. Выполняем выезд на замер, установку, пусконаладку и сервисное обслуживание по Новосибирску и области.
Подбор под объектУчитываем размер проёма, интенсивность эксплуатации, теплоизоляцию и задачи по автоматизации.
Монтаж и запускОрганизуем доставку, установку, настройку приводов и проверку безопасности перед сдачей объекта.
Сервис и ремонтОстаёмся на связи после монтажа: обслуживание, диагностика и оригинальные комплектующие DoorHan.
Если нужно быстро перейти к следующему шагу, используйте расчёт, посмотрите похожие решения в категории или оставьте заявку на консультацию и монтаж.
